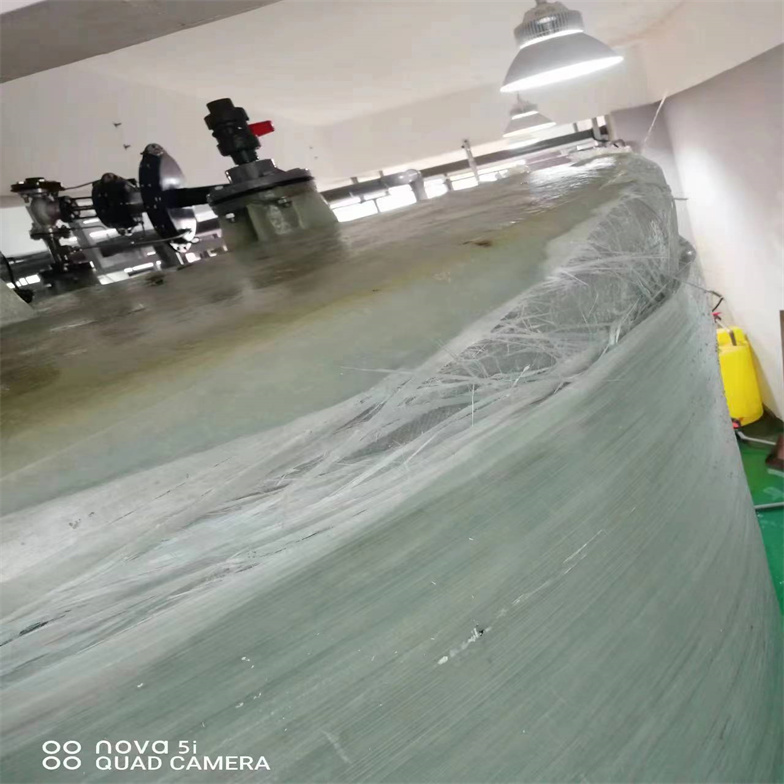

玻璃鋼超純水水箱氮封系統設計應用案例

一、玻璃鋼超純水水箱氮封系統設計應用案例超純水的定義與重要性

什么是超純水？

超純水指經過多級過濾和純化處理，去除了幾乎全部的雜質、離子、有機物和微生物的水。其電導率極低，幾乎達到零，這使得超純水在電子、制藥、科研等行業中具有不可替代的作用。在工業自動化控制領域，氮封閥作為一種關鍵的設備，廣泛應用于化工、制藥、石油、化纖、冶金等行業ZZYVP氮封閥是核心產品之一，設計用于在儲罐或反應器中維持穩定的氮氣壓力，防止空氣進入或有害氣體逸出，從而保障生產環境的安全與效率。該閥門采用精密的調節機制，能夠根據系統壓力變化自動調整氮氣供應，實現快速響應和精確控制。在化工行業中，氮封閥常用于保護易燃易爆物料，避免氧化反應；在制藥領域，它確保無菌環境的維持；而在石油和化纖行業，則有助于防止產品污染和腐蝕。ZZYVP氮封閥的耐用性和可靠性，使其成為這些嚴苛工業應用中的理想選擇。

在現代工業生產中，水的純凈度直接關系到產品的質量和生產效率。山東地區作為我國重要的工業基地之一，超純水的需求不斷增加。氮封水箱作為保證水質的重要設備之一，受到越來越多企業的關注。本文將圍繞山東超純水氮封水箱的相關知識展開，從原理、使用優勢、設計考慮以及維護管理等方面進行科普，幫助讀者更好地理解這一設備的作用與應用。

為什么需要使用超純水？

在某些工業生產過程中，雜質會影響產品性能，甚至導致設備故障。使用超純水可以確保工藝的穩定性和產品的質量。例如在半導體制造中，任何微小的雜質都可能造成產品缺陷，因此超純水成為必要的保障。



二、玻璃鋼超純水水箱氮封系統設計應用案例氮封水箱的基本原理與作用

什么是氮封水箱？

氮封水箱是一種通過充入氮氣來形成惰性氣體保護層的水箱。這種設計可以防止水體與空氣中的氧氣和二氧化碳接觸，從而減少水中的氧化反應和微生物繁殖。

為什么采用氮封技術？

普通水箱在長時間儲存過程中容易受到空氣中氧氣、二氧化碳的影響，導致水質變差。氮氣具有惰性，不反應，能夠有效隔絕空氣中的污染物，延長水質的穩定時間。

氮封水箱在超純水系統中的作用主要體現在：

-防止水中的微生物滋生，減少生物污染。

-避免氧化反應，保持水的純度。

-延長水箱的使用壽命，減少維護頻率。

三、玻璃鋼超純水水箱氮封系統設計應用案例超純水氮封水箱的設計特點



1.結構設計合理，密封性良好

地區的超純水氮封水箱多采用鋼制或不銹鋼材質，確保其耐腐蝕性。密封設計是關鍵，使用特殊密封圈、防漏結構，確保氮氣不泄漏。

2.氮氣供給系統完善

配備高效的氮氣發生器或儲氣罐，確保氮氣的穩定供應。壓力調節裝置可以根據水箱內的壓力變化自動調節氮氣流量，保持恒定的惰性氣氛。

3.自動控制與監測系統

配備傳感器實時監測水箱內的壓力、溫度和水質指標。自動控制系統可以根據數據自動調節氮氣流量，確保水質穩定。

4.便于維護的結構設計

采用模塊化設計，方便日常檢修和清洗。設有排空口和排污口，方便排出沉淀物和雜質。

四、玻璃鋼超純水水箱氮封系統設計應用案例應用領域與實際效果

超純水氮封水箱廣泛應用于電子制造、科研實驗、制藥、光學等行業。企業選擇合適的水箱，可以有效保障生產過程中的水質穩定，減少設備故障風險。

比如，在半導體生產中，超純水的純凈度直接影響芯片的良率。使用氮封水箱可以降低微生物和氧化物的污染風險，從而保證生產連續性和產品質量。


超純水系統中氮封水箱的重要性

在超純水系統中，氮封水箱通過惰性氣體保護、動態壓力調控及密封設計，解決了超純水儲存中的污染問題，是保障水質穩定、延長設備壽命的關鍵組件。



一、玻璃鋼超純水水箱氮封系統設計應用案例隔絕空氣污染，維持水質純度

超純水對空氣中的二氧化碳（CO?）、細菌、塵埃等雜質具有的溶解能力。暴露在空氣中僅1分鐘，電阻率可從15MΩ·cm驟降至3-4MΩ·cm。氮封水箱通過充入高純度氮氣（純度≥99.995%），形成惰性保護層，隔絕空氣與水體接觸，避免水質劣化。

氮氣的惰性特性可減少氧氣溶解，抑制超純水中的有機物氧化或微生物繁殖，適用于半導體、醫藥等對水質要求的領域。

二、玻璃鋼超純水水箱氮封系統設計應用案例動態壓力控制與安全防護

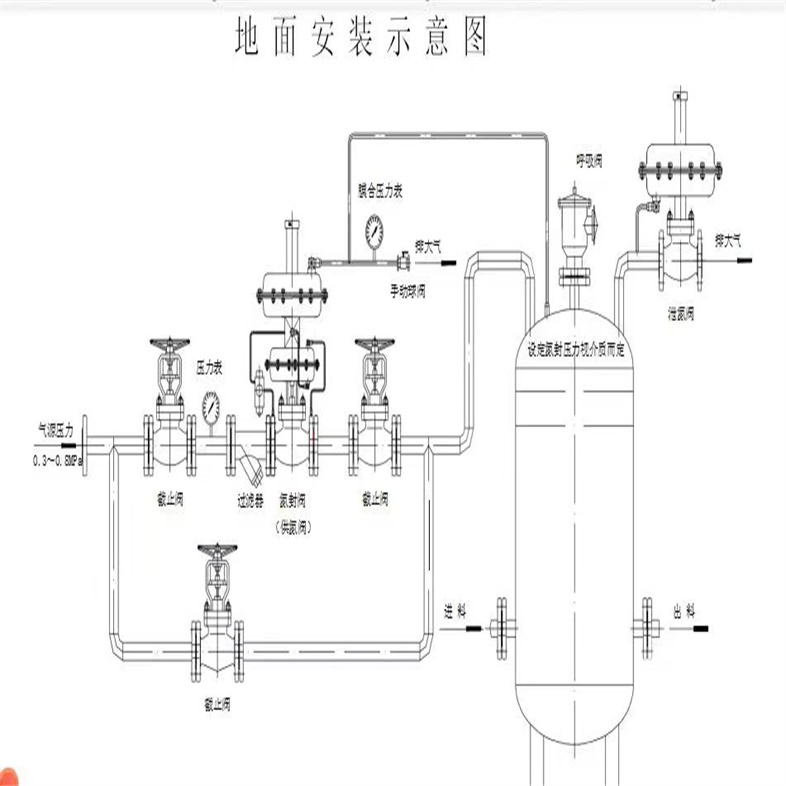

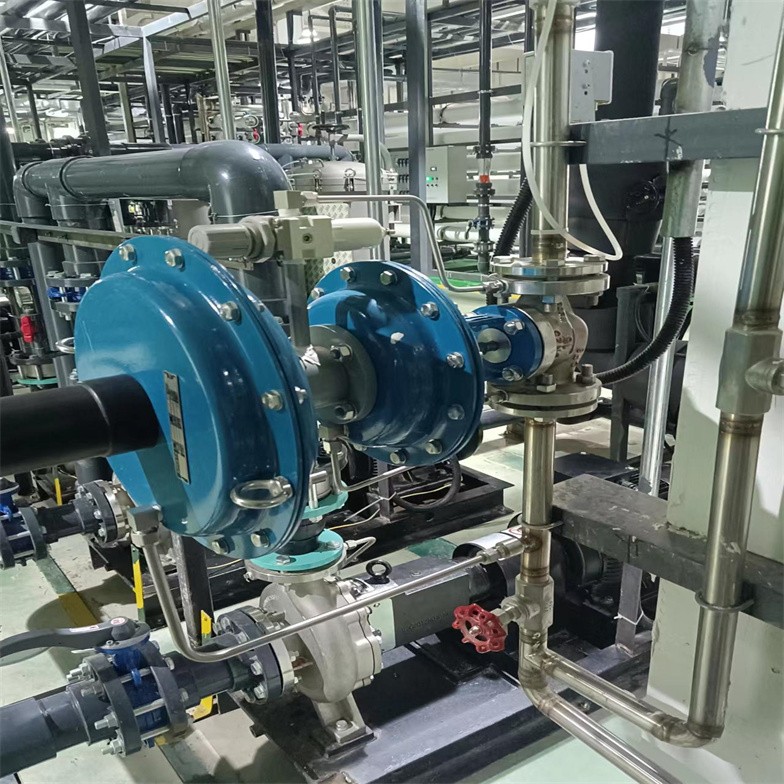

氮封水箱通過快速泄壓閥和微壓調節閥，維持箱內壓力穩定。

泄壓保護：當壓力超過設定值時，泄壓閥開啟釋放多余氮氣，防止水箱過壓。

補壓調節：壓力降低時，微壓調節閥自動充入氮氣，確保箱內始終處于微正壓狀態。

三、玻璃鋼超純水水箱氮封系統設計應用案例應用領域

半導體制造：防止芯片清洗、光刻工藝中的超純水免受污染。

醫藥生產：確保注射用水、試劑儲存的無菌性。

電子與化工：用于高純度化學試劑的長期保存。

相比薄膜袋法和浮頂法，氮封水箱具有密封性更好、維護簡便、適應性強的優勢，適合大容量水箱及連續生產場景。


結構緊湊，通道呈S型，壓降損失小

·可調范圍廣，流量特性精度高

·動態穩定性好，噪音低，防空化氣蝕

·閥芯導向面積大，抗震性好

·產品符合GB/T4213-2008 標準

·適用于控制各種高溫、低溫的流體



玻璃鋼超純水水箱氮封系統設計應用案例產品特點

閥體結構緊湊，流體通道呈S型，設有導流翼，防止素流

壓降損失小、流量大、可調范圍廣、流量特性精度高

快換式閥座， 一體式壓籠和導向套，泄漏量小

上閥蓋內設有波紋管，對閥桿形成雙密封，堵絕流體外漏

配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大



玻璃鋼超純水水箱氮封系統設計應用案例

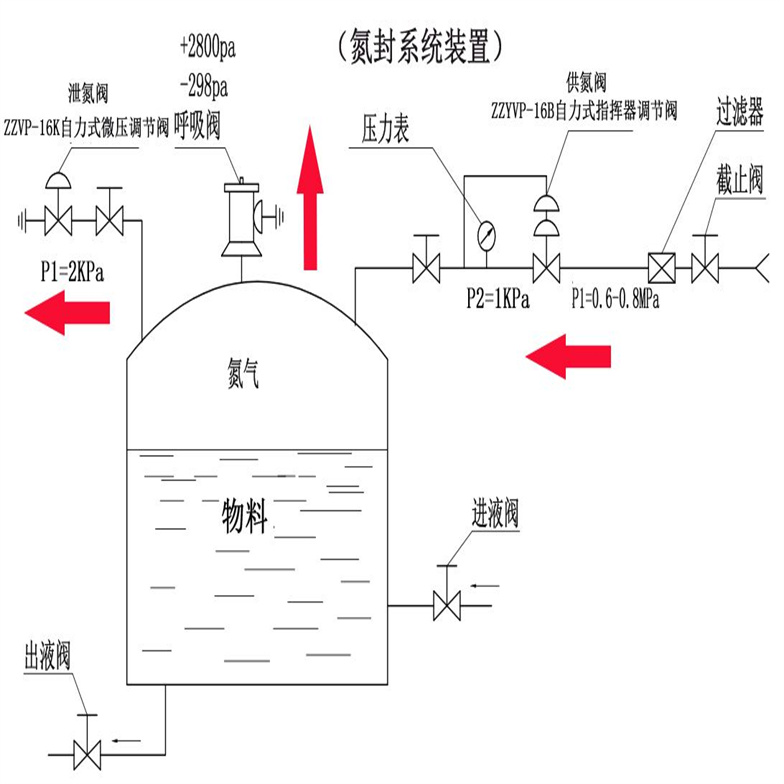

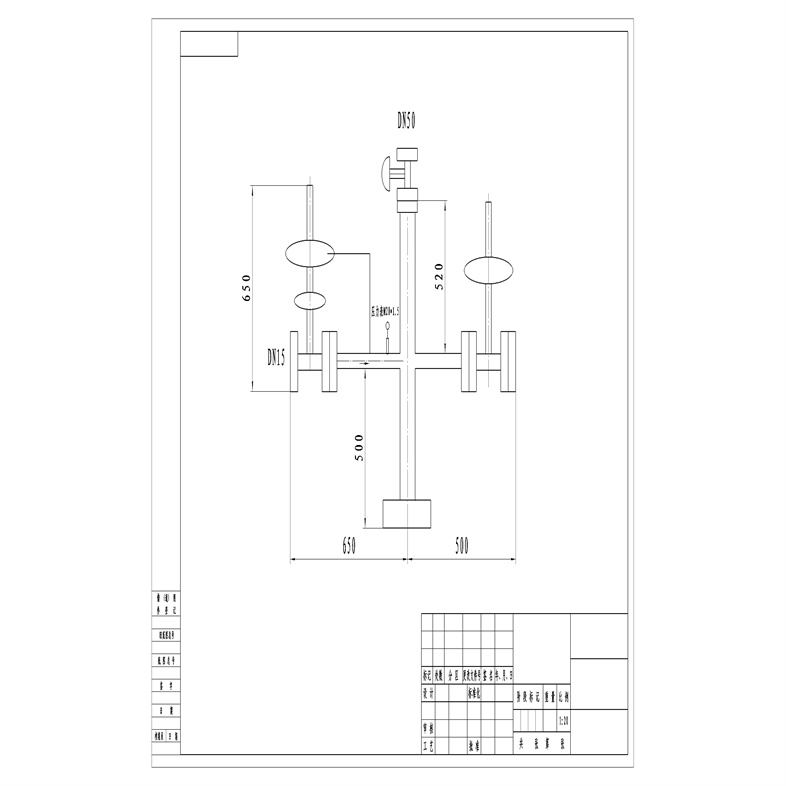

序號	品  名	型 號 及 規 格	單位	數量
1	氮封閥	氮封閥ZZYP-II DN25 PN16 進口壓力 0.3-0.6 MPA, 出口壓力1 KPA 法蘭連接	臺	1
2	泄氮閥	泄氮閥ZXD-16   DN25    PN16 起跳壓力2 KPA 法蘭連接	臺	1
3	呼吸閥	阻火呼吸閥   CFQ-1  DN50  PN16 正壓：3   KPA 負壓：-298PA 法蘭連接	臺	1

閥體部件

作用型式	壓閉型(B型)
公稱通徑	DN15mm～100mm(1/2”～12”)
流量特性	快 開
調節精度	±5%
使用溫度	≤160℃
減壓比	最4000:1
公稱壓力	PN系列：1.6、2.5、4.0、6.3MPa;Class系列：Class150,300,600
連接方式	法蘭式、焊接式、螺紋①
法蘭標準	PN1.6MPa鋼制法蘭按GB/T9113.1,PN4.0、6.3、10.0MPa鋼制管法蘭按GB/T9113.2
密封面型式	PN1.6MPa為突面(RF),PN4.0MPa、6.3 MPa、10.0 MPa閥體為凹面(F)
法蘭距	符合GB12221-2005①
閥體及上閥蓋材質	WCB、WC9、CF8、CF8M②
執行機構型式	膜片式
膜片材質	丁腈膠夾增強滌綸織物、三元乙丙膠、氟橡膠、耐油橡膠、聚四氟乙烯
表面涂層	淺咖色(環氧樹脂);閥體為不銹鋼時，本體不加涂層。




五、玻璃鋼超純水水箱氮封系統設計應用案例產品規格及相關參數：






主要參數及主要性能指標見表一                                        表一

公稱通徑DN（mm）	15-20			25	40			50	80		100	150
閥座直徑	6	15	20	25	32	40		50	65	80	100	125	150
額定流量系數Kv	0.32	5	8	11	20	30		48	75	120	190	300	480
壓力調節范圍KPa	0.1～0.5、0.4～5.0、4.0～12.0、
公稱壓力PN（MPa）	1.6
被調介質溫度（℃）	-5～+100
流量特性	快開
調節精度（%）	≤±5
執行機構有效面積（cm2）	100						200		280			400
信號接口	內螺紋M10×1.5											M16X1.5


































2、主要零件材料見表三                                                   表二

零 件 名 稱	材         料
氣動活塞式執行機構，指揮器	組合件
閥體，閥蓋	ZG230-450，ZG0Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti
推桿，閥桿	2Cr13，1Cr18Ni9
閥座	1Cr18Ni9Ti
閥芯（軟密封）/填料	聚四氟乙烯
膜片	丁腈橡膠夾增強滌綸織物/四氟膜片/氟橡膠膜片
彈簧	1Cr18Ni9Ti、60Si2Mn










五、玻璃鋼超純水水箱氮封系統設計應用案例常見的問題與解決方案

1.氮氣泄漏怎么辦？

定期檢查密封圈和閥門，確保無裂紋或老化。使用壓力表監控氮氣壓力變化，必要時補充氮氣。

2.水箱內出現雜質或微生物怎么辦？

定期清洗水箱，使用符合標準的清洗劑，確保內部干凈。增加過濾裝置，提升水的純凈度。

3.如何保證水質的持續穩定？

安裝在線監測設備，及時掌握水質變化。結合自動控制系統調整氮氣供應，確保水箱內環境穩定。



六、玻璃鋼超純水水箱氮封系統設計應用案例采購與選型建議

在選擇超純水氮封水箱時，應考慮以下幾個方面：

-材質：優選耐腐蝕材料，如不銹鋼。

-容量：根據實際生產需求，合理選擇水箱容量。

-氮氣系統：確保氮氣供應穩定、壓力可調。

-控制系統：配備完善的監測與自動調節功能。

-維護便利性：設計應便于清洗與維護。

七、玻璃鋼超純水水箱氮封系統設計應用案例未來發展趨勢

隨著工業對水質要求的不斷提升，超純水氮封水箱的技術也在不斷發展。未來可能會出現更智能化的監控系統、更環保的材料選擇以及更高效的氮氣利用技術，以滿足日益嚴苛的生產需求。



八、玻璃鋼超純水水箱氮封系統設計應用案例閥體試驗規程

1、閥體強度和試驗：

 試驗前，必須將閥門腔體內的油污、水漬、雜質清理干凈，在閥體兩端及接座處安裝度壓板封堵，安裝加壓泵、壓力表、截止閥和排氣閥等。將自來水向閥體腔內沖壓并保壓，壓力等級根據閥門技術要求和閥門試驗標準來確定，保壓時間10min。重點檢查閥體承壓面、焊縫處，若外泄漏和結構損失，方可認為合格。

2、單體密封試驗：

 試驗介質為液體：試驗前，全開閥門，將其腔內的水漬、雜質、油污清理干凈，*關閉閥門后，安裝試壓板、加壓泵、壓力表、截止閥、排氣閥等。從進口盲板處對閥充入自來水，水壓力等級根據閥門技術要求和閥門試驗標準來確定，保壓時間3min。泄漏量符合行業標準（GB/T4213-2008）的相關規定，可認為合格。

 試驗介質為氣體：試驗前，全開閥門，將其腔內的水漬、雜質、油污清理干凈，*關閉閥門后，安裝試壓板、加壓泵、壓力表、截止閥、排氣閥等。從進口盲板處對閥充入溫度為5~10℃的清潔空氣，壓力等級根據閥門技術要求和閥門試驗標準來確定，保壓時間3min。泄漏量符合行業標準（GB/T4213-2008）的相關規定，可認為合格。

3、動作試驗：

 空載動作試驗：試驗前，全開閥門將其腔內的水漬、雜質、油污清理干凈，*關閉閥門；外接液壓驅動閥門開關數次，若閥門在開啟過程能正常動作，全行程時間滿足要求且沒有異響聲等現象，則認為合格。

4、帶負載開啟試驗：

 試驗前，全開閥門將其腔內的水漬、雜質、油污清理干凈，*關閉閥門；閥體一端安裝試驗盲板并安裝加壓力泵、壓力表、截止閥等。對密封腔內充入干凈空氣壓壓，壓力等級根據閥門技術要求和閥門試驗標準來確定，持續一分鐘。外接液壓站驅動閥門開關次數，若閥門在開啟過程中能正常動作，全行程時間滿足要求且沒有異響聲等現象，則認為合格。



玻璃鋼超純水水箱氮封系統設計應用案例總結

超純水氮封水箱作為保證超純水質量的重要設備，其設計、應用和維護都關系到工業生產的穩定性和效率。深入了解其工作原理和實際應用，有助于企業合理選擇和使用水箱設備，確保生產過程中的水質安全。隨著技術的不斷進步，未來這種設備將向著更智能、更節能的方向發展，為工業生產提供更加可靠的保障。
