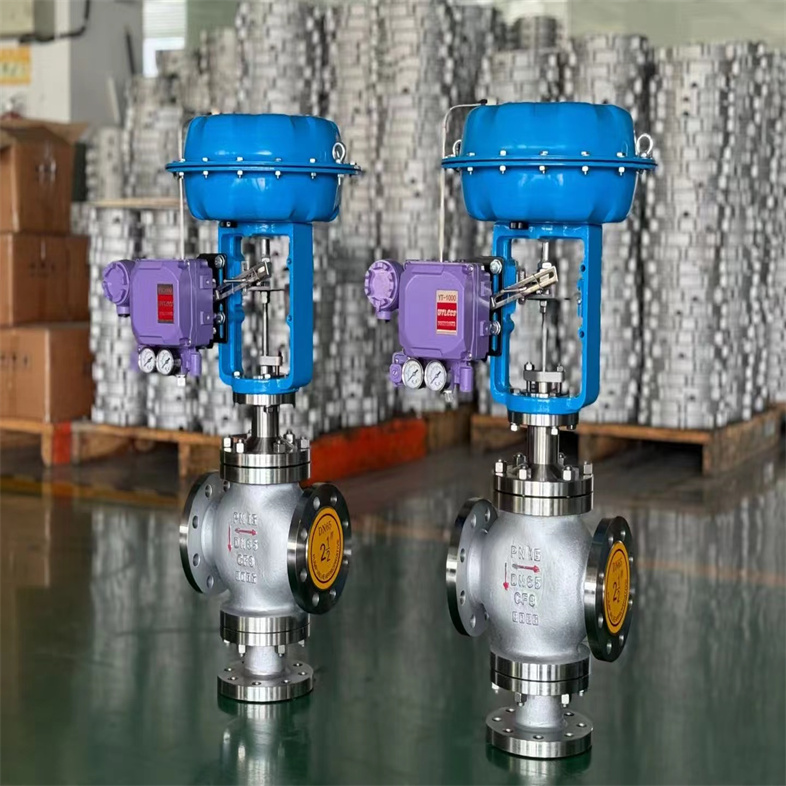

氣動薄膜襯氟三通調節閥操作應用案例
ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜三通調節閥適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
一、氣動薄膜襯氟三通調節閥操作應用案例襯氟閥的生產原材料
1.主體部分
襯氟閥的主體部分材料主要是球體、閥座和閥桿等，這些部分通常使用不銹鋼、碳鋼等材料制作。不銹鋼的耐腐蝕性能較好，碳鋼堅固耐用。
2.閥門密封材料
襯氟閥的密封材料通常是氟塑料。由于氟塑料具有高溫、耐腐蝕等優良性能，因此成為襯氟閥密封材料的。
二、氣動薄膜襯氟三通調節閥操作應用案例襯氟閥的生產工藝流程
1.球體加工
球體是襯氟閥的重要部件，它的精度直接影響到閥門的性能。球體的加工通?？梢圆捎萌詣?dòng)數控機床進行。
2.閥座加工
閥座是襯氟閥的另一個重要部件，它的加工需要特殊的技術和設備。閥座加工的精度要求很高，因此需要采用加工精度較高的機床來完成。
3.閥桿加工
閥桿是襯氟閥的連接部件，承載著閥門的開閉動作。閥桿的加工通常采用車床等設備進行。
4.氟塑料襯里
襯氟閥的密封材料是氟塑料，因此需要將氟塑料襯里到閥體內。這個過程需要嚴格控制襯里厚度和密度，以確保密封性能。
5.閥門組裝
在襯好氟塑料之后，需要將球體、閥座和閥桿等部件組裝在一起，并使用特殊的螺紋密封劑進行密封。
三、氣動薄膜襯氟三通調節閥操作應用案例質量控制
襯氟閥生產過程中需要進行嚴格的質量控制，以確保產品的質量。在生產過程中，需要對加工和焊接等各個環節進行檢測，確保產品達到國家標準和客戶要求。
同時，在生產過程中還需要進行各項測試和試驗，例如氣密性測試、密封性測試、耐壓測試等，以確保產品的安全性和使用壽命。
【氣動薄膜襯氟三通調節閥操作應用案例結語】
本文對襯氟閥的生產過程進行了詳細的介紹，包括生產原材料、生產工藝流程和質量控制等方面。只有生產出高質量的襯氟閥產品，才能更好地為客戶提供安全、可靠的流體控制解決方案。本系列產品有三通合流及三通分流兩種。
公稱壓力有1.6、4.0、6.4MPa；
閥體口徑范圍DN25~200。
適用流體溫度由-60℃~+450℃。
泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。
◆氣動薄膜三通調節閥 技術特點：
·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。
* ZXX/ZXQ(ZJHX/ZJHQ)型氣動薄膜三通調節閥-標準型工作溫度-20~+200℃,泄漏量等級為IV級
* ZXXG/ZXQG(ZJHXG/ZJHQG)型氣動薄膜三通調節閥-散熱型閥蓋增設散熱片,可用于介質溫度- 60~+450℃的場合
* ZXXV/ZXQV(ZJHXV/ZJHQV)型氣動薄膜三通調節閥-波紋管密封型對上下移動的閥桿形成全的密封,堵絕流體外漏
◆氣動薄膜三通調節閥 作用方式的確定：
氣動薄膜三通調節閥由于有二個通道，一個通道開啟時則另一通道關閉，所以作用方式很難說是氣開還是氣關，一般標準或著作都未作氣開或氣關之規定定義。所以設計或訂購三通閥時，一定要指明氣室壓力增加時，主通道流量增大還是減少，或者說執行機構斷氣時，主通道是開啟還是關閉!否則難以配置正確的執行機構!
我們按自控行業一般規定氣開或氣關作用方式：信號(或氣壓)增加，主通道開啟，則為氣開式；反之為氣關式。所以要說氣開或氣關式都是相對于主通道而言的，(水平通道為主通道)。
◆氣動薄膜三通調節閥 可選配件：
閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位變送器、手輪機構等
氣動薄膜襯氟三通調節閥操作應用案例
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
1 | 三通調節閥閥體 | 三通合流調節閥閥體PN16 DN65*50 流量特性：等百分比 工藝介質：10%氫酸 過程連接：WN65(B)-16 RF | 套 | 2 |
2 | 三通調節閥閥體 | 三通合流調節閥閥體PN16 DN50*40 流量特性：等百分比 工藝介質：5%氫酸 過程連接：WN50(B)-16 RF | 套 | 1 |
主要零件材料及推薦使用溫度范圍
| 零件名稱 | 材料 | 溫度范圍 |
| 閥 體 上下閥蓋 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| 閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ |
| 密封墊 | 橡膠石棉板 | |
| 不銹鋼纏繞墊 | ||
| 填料 | 聚四氟乙烯 | |
| 上下膜蓋 | A3鋼板 | |
| 膜片 | 35CrMoA | |
| 35、A3 | ||
| 支架、頂盤 | HT200 | |
| 壓縮彈簧 | 60Si2Mn | |
| 波紡薄膜 | 5806膠夾480D尼龍66網眼布 |
主要技術參數和性能指標
1、調節機構主要技術參數
| 閥座直徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量 系數kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 25 | 32 | 40 | 50 | 65 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 | |
| 公稱壓力MPa | 1.6 4.0 6.4 | ||||||||||||
| 行 程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 流量特性 | 直線 | ||||||||||||
| 介質溫度℃ | -20～200、-40～+250(常溫型)、-40～315（中溫型） | ||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | ||||||||||||
| 法蘭型式 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | ||||||||||||
| 閥體材質 | HT200,ZG230-450、ZG1Cr18Ni9 | ||||||||||||
| 閥芯材質 | 1Cr18Ni9 | ||||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | ||||||||||||
| 可調比 | 30:1 | ||||||||||||
| 氣源接頭 | M16×1.5 | ||||||||||||
2、執行機構主要技術參數
| 型 號 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效面積cm2 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16.25 | 40 | 60 | 1000 |
| 彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 | |||
3、性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差％ | ±6 | ±1.5 | ||
| 回差％ | 5 | 1.5 | ||
| 死區％ | 4 | 0.6 | ||
| 始終點偏差％ | 氣關 | 始點 | ±2.5 | ±1.5 |
| 終點 | ±6.0 | |||
| 氣開 | 始點 | ±6.0 | ||
| 終點 | ±2.5 | |||
| 額定行程偏差％ | ±2.5 | |||
| 允許泄漏量L/h | 10-3×閥額定容量 | |||
注：一般均應帶定位器
4、允許壓差
| 供氣壓力 | 彈簧壓力 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 0.14MPa | 20-100 | 1220 | 750 | 500 | 300 | 300 | 200 | 120 | 120 | 80 | 50 | 50 | 25 |
可配附件：定位器 手輪機構 空氣過濾減壓器等。
| 公通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 635 | 720 |
| PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 740 | |
| PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 770 | |
| H1(mm) | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 | 540 | 612 |
| PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 | 540 | 612 | |
| PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 | 540 | 612 | |
| H(mm) | 普通型 | 435 | 441 | 465 | 480 | 584 | 585 | 575 | 762 | 772 | 792 | 1203 | 1234 |
| 散熱片型 | 565 | 571 | 595 | 610 | 631 | 748 | 738 | 961 | 971 | 989 | 1525 | 1554 | |
| D(mm) | 285 | 360 | 470 | ||||||||||
| 重量(KG) | 72 | 75 | 81 | 88 | 135 | 158 | 190 | 262 | 322 | 450 | 550 | 600 | |
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替。
氣動薄膜三通調節閥產品承諾：
1.所提供的產品從供貨之日起，在正常使用情況下，質保期為12-24個月，在質保期內，一律實行:保質、保量、包修、包換等。同時還提咨詢服務。
2.用戶在運輸、裝卸、儲存、擅自拆卸產品或養護不當、自然災害等原因造成產品損壞、使用不當或在保修期外，本公司對產品實行終身技術服務，只收取配件的成本費。
3.用戶如發現產品質量問題或服務抱怨，正鋼收到用戶函電后，根據路程的遠近距離，本市城區2小時到達現場，外區域遇重大問題保證在24小時趕到現場并及時給予答復解決，確保用戶達到滿意。
4.公司承諾質保期滿后以?xún)?yōu)惠價格快速地提供保養服務，并應買方要求派技術人員赴買方現場進行技術服務。
5.公司貨源充足，品種齊全，配件豐富，應急預案和措施嚴密，可以及時解決用戶臨時性的緊急需求。
6.產品使用過程中，用戶對產品質量、使用性能、改進意見或其他建設性建議等方面的反饋，正鋼會積極采納并改進，以便進一步提高產品質量，更好地回報用戶。
氣動三通調節閥安裝后，需進行全面調試，確保閥門安裝正確、動作平穩、調節精準、密封良好，避免調試不當導致后續運行異常，具體調試步驟和注意事項如下。首先，調試前準備：關閉氣源和介質閥門，檢查閥門安裝方向是否正確（合流、分流型匹配介質流向），執行機構與閥體連接是否牢固，氣源管道是否暢通、無泄漏，定位器和反饋裝置接線是否正確。其次，分步調試：1. 氣源調試，打開氣源，調整氣壓至標準范圍（0.02-0.1MPa），檢查氣源管道和執行機構有無泄漏，確保氣壓穩定；2. 定位器調試，連接標準信號源，輸入4-20mA電信號，觀察定位器輸出氣壓是否與信號匹配，調整零點和量程，確保信號轉換準確；3. 動作調試，輸入不同的控制信號，觀察閥芯動作是否平穩、靈活，有無卡頓、異響，檢查閥芯位移是否與信號對應，確保動作精準；4. 密封調試，打開介質閥門，進行壓力試驗，檢查閥門內漏、外漏情況，確保無泄漏；5. 調節精度調試，模擬實際工況，輸入設定信號，觀察介質流量、溫度的調節效果，調整定位器反饋裝置，確保調節精度符合需求。最后，調試注意事項：調試需由專業人員操作，使用標準調試工具；調試過程中實時監測閥門運行狀態，發現異常及時停止調試，排查原因；調試完成后做好記錄，確保閥門各項性能達標后，方可投入使用。
氣動薄膜三通調節閥訂貨說明：
1.產品選型：如有指定型號標準，請直播詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.參數說明：請?zhí)峁┩◤剑―N）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等），驅動方式。
4.驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準：國標GB、日標JIS、美標ANSI、德標DIN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.質量標準：質量要求、質量標準、供方對質量負責的條件按國家有關質量標準。
