ZZYP自力式壓力減壓閥技術規范

  • 發布日期：2025/12/1      瀏覽次數：15
    • 提 供 商： 上海申弘閥門有限公司 資料大?。?/td> JPG
    圖片類型： JPG 下載次數： 0 次
    資料類型： JPG 瀏覽次數： 15 次
    相關產品：
    詳細介紹： 文件下載    圖片下載

    ZZYP自力式壓力減壓閥技術規范

    ZZYP自力式壓力減壓閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。自力式蒸汽減壓閥就是為了解決這個問題而誕生的。

    自力式蒸汽減壓閥是一種智能化的控制設備，它可以根據實際情況自動調節蒸汽壓力，使其保持在設定范圍內。自力式蒸汽減壓閥的操作非常簡單，只需要設置好參數即可，無需人工干預，大大提高了生產效率。

    自力式蒸汽減壓閥的優點不僅在于其智能化的控制，還在于其穩定的性能和高效的節能。它能夠根據蒸汽流量變化自動調節閥門開度，保持穩定的蒸汽壓力，同時減少不必要的能量消耗，節約能源成本。

    在工業生產中，自力式蒸汽減壓閥的應用非常廣泛。它可以應用于各種類型的蒸汽系統，如化工、紡織、食品、造紙等領域。它不僅可以控制蒸汽壓力，還可以有效地防止蒸汽管道中的冷凝水產生，設備的正常運行。自力式蒸汽減壓閥的出現，不僅解決了工業生產中的蒸汽壓力控制問題，還大大提高了生產效率和節約了能源成本。它是工業生產中的一部分，也是未來工業自動化的發展趨勢。

    如果你正在尋找一種高效、穩定、智能化的蒸汽壓力控制設備，那么自力式蒸汽減壓閥將是你的。它將幫助你提高生產效率，降低能源成本，為你的企業創造更多的價值。由閥體、閥座、閥芯部件等零部件組成，是一種無需外加能源而直接依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，自力式減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等特點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制?？捎糜诜歉g性（.高溫度350攝氏度）液體、氣體和蒸汽等介質的壓力裝置。廣泛應用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。


    ZZYP自力式壓力減壓閥技術規范產品特點
    自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
    壓力分段范圍細且互相交叉，調節度高。
    壓力設定值在運行期間可連續設定。
    對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
    橡膠膜片式檢測，執行機構測度高、動作靈敏。
    采用壓力平衡機構，使調節閥反應靈敏、控制。


    ZZYP自力式壓力減壓閥技術規范

    ZZYVP自力式帶指揮器減壓閥無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥芯位置，改變流經閥門介質流量，使閥門后端壓力保持恒定。公稱壓力有1.0、1.6Mpa;壓力分段調節從0.5至1000Kpa,工作溫度0～100℃；法蘭標準按GB9113-88，凸面法蘭。結構長度按GB12221-89標準。

    ZZYP自力式壓力調節閥的原理是利用被調介質自身能量作為動力源，在一定壓力下自動啟閥進行壓力調整。它廣泛應用于各種場合，如熱水和蒸汽系統，可對壓力進行精確控制，并確保系統的穩定運行。

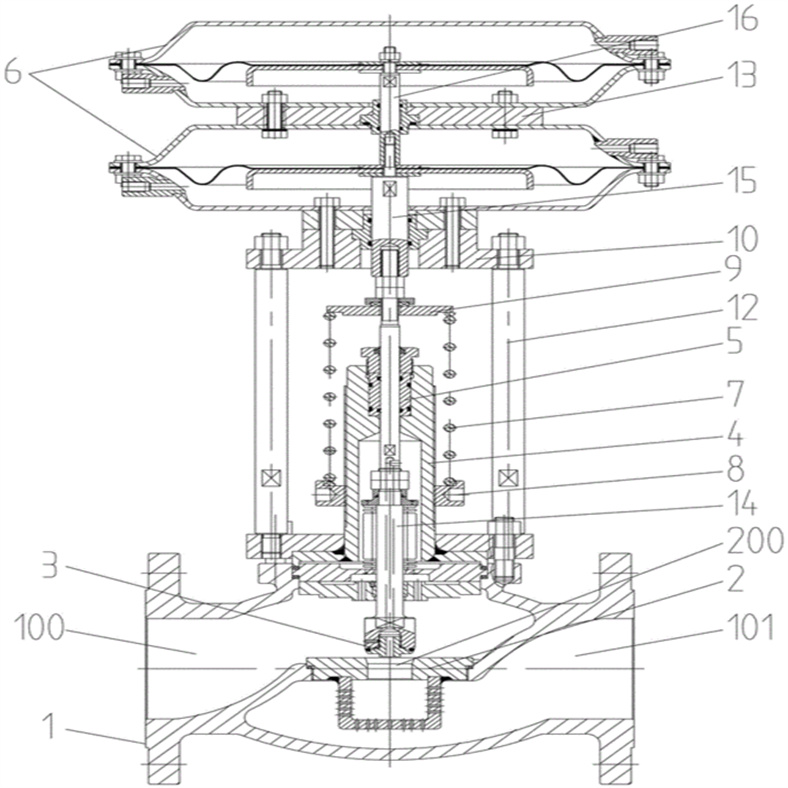

    ZZYP自力式壓力調節閥的結構主要由閥體、閥座、閥瓣、彈簧和先導閥等組成。當被調介質通過閥體時，壓力作用在閥瓣上，使閥瓣與閥座接觸，從而關閉閥門。當先導閥中的彈簧受到壓力作用時，彈簧壓縮，使先導閥芯向上移動，從而打開主閥瓣。此時，被調介質通過先導閥進入主閥瓣的底部空間，產生向上的推力，使主閥瓣離開閥座，從而打開主閥門。

    在ZZYP自力式壓力調節閥的工作過程中，當被調介質壓力升高時，先導閥中的彈簧壓力增大，推動先導閥芯向上移動，打開主閥瓣。同時，被調介質通過先導閥進入主閥瓣的底部空間，產生向上的推力，使主閥瓣離開閥座，打開主閥門。隨著壓力的升高，主閥瓣會逐漸打開，直到達到預設的壓力值。

    當被調介質壓力降低時，先導閥中的彈簧壓力減小，推動先導閥芯向下移動，關閉主閥瓣同。時，被調介質通過先導閥進入主閥瓣的底部空間，產生向下的推力，使主閥瓣與閥座接觸，關閉主閥門。隨著壓力的降低，主閥瓣會逐漸關閉，直到達到預設的壓力值。

    ZZYP自力式壓力調節閥具有反應速度快、自動平衡、無需外部動力等特點。它可以根據實際需求進行精確調整，適用于各種不同的工業和民用場合。


    自力式帶指揮器減壓閥產品特點
    壓力設定在指揮器上實現，因而方便、快捷、省力省時可運行狀態下連續設定。
    1、指揮器 2、檢測執行器 3、接管 4、減壓過濾順 5、主閥 6、主閥芯 7、閥桿 8、插桿 9、彈簧 10、節流閥 11、指揮器閥芯 12、口螺紋 13、主彈簧
    自力式減壓閥主要零件材料
    閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
    閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
    膜片：NBR增強滌綸織物


    ZZYP自力式壓力減壓閥技術規范產品型號

    類別 型號 類別 型號
    單座壓閉型 ZZYP-16～64B 單座壓閉型 ZZYP-16～64K
    雙座壓閉型 ZZYN-16～64B 雙座壓閉型 ZZYN-16～64K
    套筒壓閉型 ZZYM-16～64B 套筒壓閉型 ZZYM-16～64K




    注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
    2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
    ZZYP自力式壓力減壓閥主要技術參數



    公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
    閥座直徑DN（mm） 10 12 15 20
    額定流量系數Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
    允許壓差（MPa） 2.5 2.0 1.6 1.0
    公稱壓力（MPa） 1.6　4.0　6.4
    固有流量特性 快開
    保證調壓閥正常工作
    的最小壓差P（MPa）    		 0.05
    壓力分段范圍
    （KPa）    		 15～50　　40～80　　60～100　　80～140　　120～80
    160～220　200～260　240～300　280～350　330～400
    380～450　430～500　480～560　540～620　600～700
    680～800　780～900　800～1000　900～2000　 　　　
    工作溫度℃ 液體≤140;氣體≤80；配冷凝器和散熱片≤350
    適合介質 氣體、蒸汽、低粘度液體
    法蘭尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
    或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
    結構長度 按GB12221-89標準
    可配附件 冷凝器（用于介質為蒸汽的場合）、散熱片等。
    執行機構信號接口 內螺紋M16×1.5










































    ZZYP自力式壓力減壓閥主要性能指標注


    控制精度％ ±8
    允許泄
    漏量    		 硬密封（L/H） 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
    軟密封（ml/min） DN（mm）
    20 25 32 40 50 65 80 100 125 150 200
    0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75












    ZZYP自力式壓力減壓閥外形尺寸及重量


    公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
    L PN16、40 150 160 180 200 230 290 310 350 400 480 600
    PN64 230 230 260 260 300 340 380 430 500 550 650
    B 233 332 373 522 673 980 1200
    H 壓
    力
    調
    節
    范
    圍
    MPa    		 15～140 475 520 540 710 780 840 880 915
    120～300 455 500 520 690 760 800 870 880
    280～500 450 490 510 680 750 790 860 870
    480～1000 445 480 670 740 780 850 860
    600～1500 445 570 600 820 890 950 950 1000
    1000～2500 445 570 600 820 890 950 950 1000
    A 壓
    力
    調
    節
    范
    圍
    MPa    		 15～140 φ282 φ308
    120～300 φ232
    280～1000 φ196 φ196 φ282
    600～2500 φ85 φ96

    導壓管接口螺紋 M16×15

    安裝減壓閥的步驟如下：






    一、確定安裝位置：

    首先確定減壓閥的安裝位置，通常在靠近水源的地方，如主管道上。

    二、準備工具和材料：

    準備好需要的工具和材料，如扳手、管夾等。

    三、清理管道：

    將管道用清水沖洗干凈，確保沒有殘留物。

    四、安裝減壓閥：

    將減壓閥的進口端與管道連接，使用扳手將其緊固。

    五、連接出水管道：

    將減壓閥的出口端與所需的出水管道連接，也要使用扳手進行緊固。

    六、管道固定：

    使用管夾將管道固定好，確保不會松動或搖晃。

    七、測試和調節：

    打開水源，觀察減壓閥是否正常工作?？梢酝ㄟ^(guò)調節減壓閥上的調節鈕來調整壓力。

    八、檢查漏水：

    仔細檢查安裝點周?chē)欠裼新┧F(xiàn)象，如果有，需要重新檢查緊固和連接的部分。

    完成以上步驟后，減壓閥就安裝好了。在安裝減壓閥之前，德特森建議先仔細閱讀減壓閥的使用說明書，確保了解其正確的安裝和使用方法。
