FWL-1防爆轟管道阻火器操作應用案例

一、FWL-1防爆轟管道阻火器操作應用案例核心功能與工作原理

管道阻火器的核心使命是阻止火焰通過管道蔓延。當管道內因意外點火或回火引發燃燒時，火焰會以每秒數百米的速度擴散，引發連鎖爆炸。阻火器通過其內部的阻火元件（通常為金屬波紋板、絲網或蜂窩結構），將火焰分解為微小渦流，加速熱量散失，最終使火焰溫度降至燃點以下，實現“窒息滅火"。對于兩種阻火器的外形來說，區別不是特別明顯，主要的區別在于中道部分和阻火層部分。中道部分根據介質的名稱和流量不同，設置的會有大有小，以能達到火焰淬滅的效果。阻火器 防爆阻火器 防爆轟型阻火器

　
　另外阻火層的間隙和層數是不同的，間隙根據介質的MESG值確定，而層數一般根據物料的爆炸級別來，像普通I別的氣體用艾迪雙層阻火層就可以了，而有氫氣或者天然氣的管道，就應該用四層、六層甚至多層的阻火層了。在石油化工、天然氣輸送、制藥等工業領域，可燃?xì)怏w或蒸汽的管道系統中潛藏著爆炸風險。管道阻火器（Flame Arrester）作為一道關鍵的安全屏障，能夠有效阻斷火焰?zhèn)鞑?，避免?zāi)難性事故的發生。本文將從原理、結構、應用及選型維護等角度，解析這一重要安全裝置。

結構：

阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。濾芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件，常用的有金屬網濾芯和波紋型濾芯兩種。金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能阻止爆燃的猛烈火焰，并能承受相應的機械和熱力作用，流動阻力小，易于清洗和更換。

作用：

夠在爆燃和爆轟時阻止火焰擊穿。但是不能耐長時間穩定的燃燒。防爆轟阻火器安裝位置應遠離火源產生的位置，如氣體排空管道。防爆轟阻火器可根據實際工況要求設計成單項或者雙向阻火器，阻穩定爆炸或不穩定爆轟。如果工況條件不能排除長時間穩定燃燒，則需要安裝溫度傳感器。又名天然氣阻火器，采用四片阻火板，比普通管道阻火器多兩片阻火板，適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。

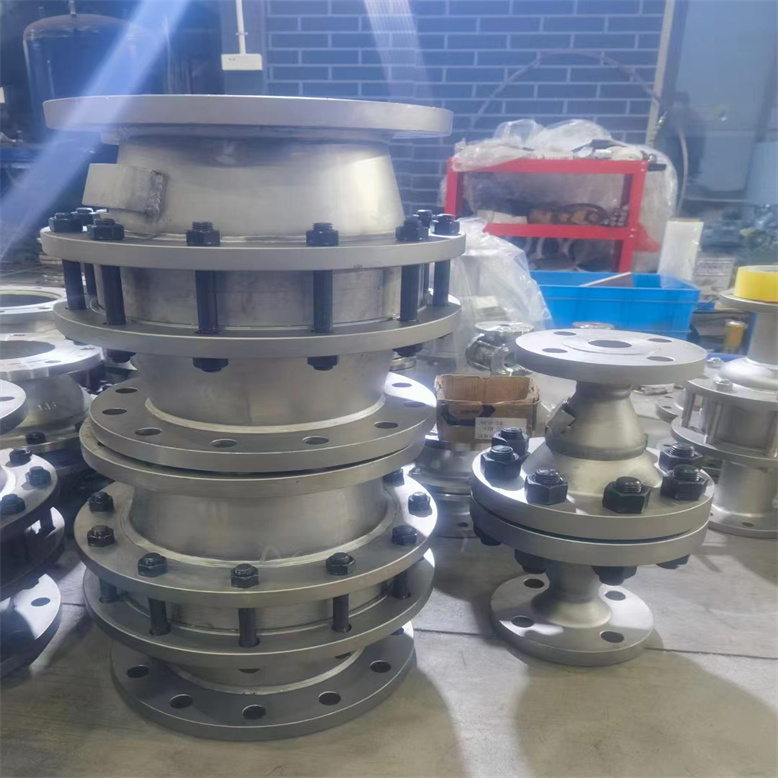

管道阻火器系新型可燃?xì)怏w管道阻火器。阻火器結構合理，阻火層采用不銹鋼材料，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼及鑄鋼多種材料，符合不同工藝管道的需要。



FWL-1管道阻火器主要性能

1、阻火器阻火性能。

2、殼體水壓試驗。

FWL-1管道阻火器結構特點及主要技術參數

管道阻火器具有結構合理，重量輕、耐腐蝕。

易檢修，安裝方便等特點。

阻火器芯子采用不銹鋼材料，耐腐蝕易于清洗。

閥體材質：鑄鋼、不銹鋼。

工作壓力：0.6-6.4MPA

工作溫度：-20℃- 550℃

口徑：DN15-DN500

連接方式：法蘭

適用介質：油品、氣、天然氣、燃?xì)?、瓦斯?/p>

FWL-1管道阻火器主要用途

1、輸送可燃性氣體的管道上；

2、火炬系統；

3、廢氣排放燃燒；

4、加熱爐燃料氣的管網上；

5、天然氣管道；

6、煤礦瓦斯排放系統等；

其科學原理基于兩點：

1. 傳熱效應：阻火元件的大表面積快速吸收火焰熱量；

2. 淬熄效應：狹窄通道破壞火焰自由基鏈?zhǔn)椒磻?yīng)。




3.

二、FWL-1防爆轟管道阻火器操作應用案例典型結構與分類

現代管道阻火器通常由三部分構成：

• 外殼：耐腐蝕材質（如不銹鋼）制成，承受系統壓力；

• 阻火芯：核心功能層，材質需適配介質特性；

• 連接件：法蘭/螺紋接口，確保密封性。

根據阻火能力分為兩類：

1. 爆燃型（Deflagration）：適用于亞音速火焰（＜340m/s），如儲罐通風口；

2. 爆轟型（Detonation）：抵御超音速火焰（＞1000m/s），用于長距離管道。

三、FWL-1防爆轟管道阻火器操作應用案例關鍵應用場景



1. 儲罐保護：安裝在儲罐呼吸閥后端，防止外部火源引燃罐內氣體；

2. 氣體輸送管線：攔截焊接、雷擊等意外點火產生的回火；

3. 焚燒系統：避免廢氣處理時火焰倒灌；

4. 實驗室安全：保護精密儀器免受可燃?xì)怏w泄漏危害。

典型案例包括煉油廠加氫裝置、化工廠反應釜排氣系統、LNG儲運終端等。
FWL-1防爆轟管道阻火器操作應用案例結構圖



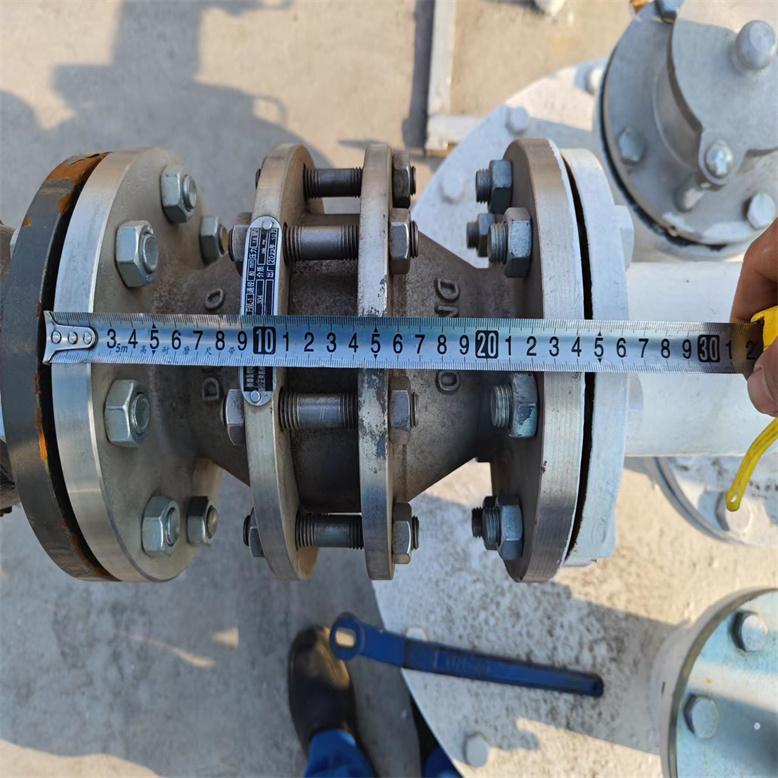

FWL-1管道阻火器主要尺寸（PN1.0Mpa）

公稱通徑DN(mm)	外形尺寸
	L	H	D	K	n-d
15	125	187	95	65	4-14
20	125	187	105	75	4-14
25	130	200	115	85	4-14
32	150	213	135	100	4-18
40	170	225	150	110	4-18
50	190	245	165	125	4-18
65	205	255	180	145	8-18
80	220	265	200	160	8-18
100	240	285	220	180	8-18
125	280	305	245	210	8-18
150	310	310	280	240	8-22
200	360	330	335	295	8-22
250	430	360	395	350	12-22
300	495	415	445	400	12-22
350	585	445	505	460	16-22
400	635	475	565	515	16-26
450	690	495	615	565	20-26
500	750	535	670	620	20-26
600	860	565	780	725	20-33











































FWL-1管道阻火器主要尺寸（PN1.6Mpa）

公稱通徑DN(mm)	外形尺寸
	L	H	D	K	n-d
15	125	187	95	65	4-14
20	125	187	105	75	4-14
25	130	200	115	85	4-14
32	150	213	135	100	4-18
40	170	225	150	110	4-18
50	190	245	165	125	4-18
65	205	255	180	145	8-18
80	220	265	200	160	8-18
100	240	285	220	180	8-18
125	280	305	245	210	8-18
150	330	330	285	240	8-22
200	380	370	340	295	12-22
250	450	410	405	355	12-26
300	520	445	460	410	12-26
350	595	465	520	470	16-26
400	645	495	580	525	16-30
450	710	525	640	585	20-30
500	780	565	715	650	20-33
600	895	595	840	770	20-36











































FWL-1管道阻火器保養與維修

為了使管道阻火器的性能達到使用的目的。對阻火器應定期進行檢查和保養。

1、阻火器每半年檢查一次，檢查阻火芯子是否堵塞，變形，腐蝕等。

2、發現被堵塞的阻火層芯子應清洗干凈，使芯子上的每個孔眼流通，對于變形和腐蝕的阻火層應更換。

3、重新安裝阻火層芯子時，應使結合面不得漏氣。



四、FWL-1防爆轟管道阻火器操作應用案例選型與安裝要點

選擇阻火器需綜合考慮五個要素：

1. 介質特性：氣體爆炸等級（如IIA、IIB、IIC）、腐蝕性；

2. 阻火等級：根據火焰速度選擇爆燃/爆轟型；

3. 工況參數：工作壓力、溫度范圍（-196℃~550℃）；

4. 認證標準：符合API 2028、ISO 16852等規范；

5. 安裝位置：距離潛在點火源至少3米，豎直安裝防積液。

五、FWL-1防爆轟管道阻火器操作應用案例維護與檢測



阻火器需定期維護以確保效能：

• 月度檢查：外觀腐蝕、密封性；

• 年度拆解：清洗阻火芯（化學清洗或超聲波清洗）；

• 性能測試：每3年通過第三方機構進行火焰淬熄試驗；

• 更換標準：壓降超過設計值30%或結構損傷時強制更換。

六、FWL-1防爆轟管道阻火器操作應用案例技術發展趨勢

隨著工業安全標準升級，阻火器技術正向智能化發展：

1. 集成傳感器：實時監測壓差、溫度并報警；

2. 納米涂層：提升阻火芯耐腐蝕與抗堵塞能力；

3. 模塊化設計：實現快速拆裝維護；

4. 多級阻火：組合式結構應對復雜工況。




5.

FWL-1防爆轟管道阻火器操作應用案例結語

管道阻火器雖體積小巧，卻是工業安全鏈條中不可替代的一環。其價值不僅在于阻斷火焰，更在于通過預防重大事故，保護人員生命、設備資產及環境安全。隨著技術進步，阻火器正從被動防護轉向主動安全，持續為工業安全生產保駕護航。
