一、GUD精小型電動高真空法蘭式球閥操作應用案例工作原理

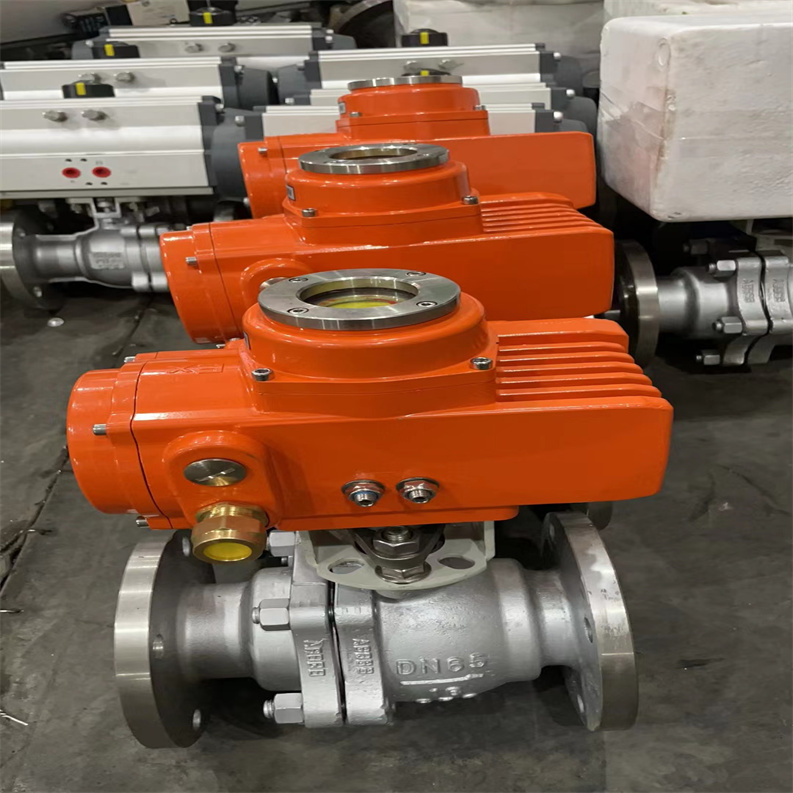

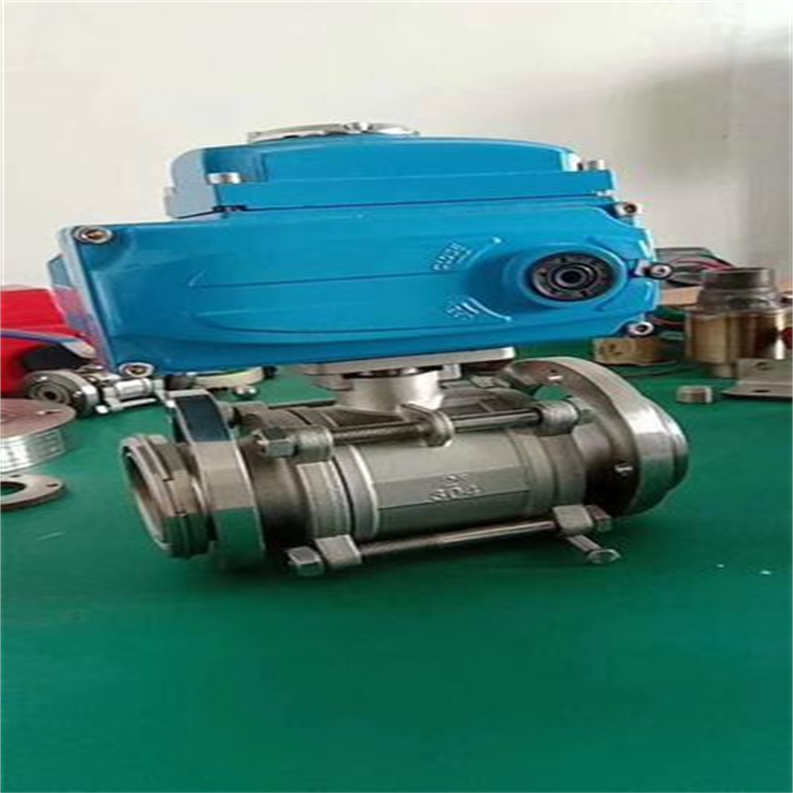

真空球閥的工作原理是利用閥桿驅動球體旋轉，通過球體與閥座之間的密封配合，實現氣流的通斷和流量調節。GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。真空球閥是一種重要的閥門類型，在工業生產中具有廣泛的應用。以下是對真空球閥的詳細介紹：
通斷原理：當球體旋轉到與閥座接觸的位置時，閥門處于關閉狀態，氣流無法通過；當球體旋轉離開閥座的位置時，閥門處于開啟狀態，氣流可以通過。
流量調節原理：通過改變球體的旋轉角度，可以改變閥門的開度，從而實現氣流流量的調節。當球體旋轉角度較小時，閥門開度較小，氣流流量較??；當球體旋轉角度較大時，閥門開度較大，氣流流量較大。
密封原理：真空球閥的密封主要依靠球體與閥座之間的密封配合實現。在閥門關閉狀態下，球體與閥座之間形成緊密的密封，防止氣體泄漏；在閥門開啟狀態下，球體與閥座之間保持一定的間隙，使氣流能夠順利通過。
真空球閥的常見材質包括不銹鋼、鋁合金和一些特種合金，這些材料因其耐腐蝕性、高強度和良好的加工性能而被選用。
不銹鋼：具有優異的耐腐蝕性，能夠在多種腐蝕性介質中長期使用而不受損。此外，不銹鋼還具有較高的強度和硬度，能夠承受較大的壓力和沖擊。
鋁合金：具有輕質、高強度和良好的加工性能，使得鋁合金真空球閥在航天、航空等領域具有廣泛的應用。此外，鋁合金還具有較好的耐腐蝕性，適用于一些特定的腐蝕性環境。
特種合金：如哈氏合金、蒙乃爾合金等，這些合金通常具有更高的耐腐蝕性和強度，能夠承受更的工作環境，在某些特定的化工、海洋等環境中表現出色。
真空球閥的連接形式主要有法蘭連接和螺紋連接兩種。
法蘭連接：包括光滑式、榫槽式、梯形槽式、透鏡式和O形圈式等多種類型，適用于不同壓力和工作環境的閥門。
螺紋連接：分為直接密封和間接密封兩種，直接密封是內外螺紋直接起密封作用，間接密封則是通過螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。
結構簡單：真空球閥的結構相對簡單，易于安裝和維護。
密封性好：球體與閥座之間的密封配合使得真空球閥具有優異的密封性能。
操作方便：通過旋轉球體即可實現氣流的通斷和流量調節，操作方便靈活。
適用范圍廣：真空球閥可用于真空、低壓以及正負壓同用的場合，適用于多個行業領域。
真空球閥在多個行業領域中都有廣泛的應用，包括但不限于：
石油和天然氣工業：用于控制油氣流向、調節壓力和防止泄漏。
化工工業：用于控制流體的流動和壓力，常見于儲罐、反應器、管道等設備中的控制系統。
電力工業：用于鍋爐、發電機組和冷卻系統等設備中，控制冷卻水和蒸汽流動。
食品和飲料工業：由于結構簡單、易于清洗和維護，常用于流體控制，如調節流量、混合和分配物料等。
制藥工業：用于控制藥品流向、調節壓力和溫度，以確保生產過程的安全和穩定性。
為了確保真空球閥的正常運行和延長使用壽命，需要進行定期的維護和保養。具體包括：
定期檢查：檢查閥門的密封性能、球體與閥座的磨損情況以及連接部位的緊固程度。
清洗與潤滑：定期清洗閥門內部的污垢和雜質，并對球體、閥座等部件進行潤滑處理。
更換易損件：如發現球體、閥座等部件磨損嚴重或損壞，應及時更換以保證閥門的密封性能和使用壽命。
綜上所述，真空球閥憑借其優異的工作性能、廣泛的適用范圍以及方便的維護保養等特點，在工業生產中發揮著重要的作用。
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
| Model型號 | DN | G | H | E | L |
| GUD-10(G) | 10 | 1/4" | 153 | 157 | 68 |
| GUD-16(G) | 16 | 1/2" | 172 | 157 | 72 |
| GUD-20(G) | 20 | 3/4" | 178 | 157 | 82 |
| GUD-25(G) | 25 | 1" | 187 | 157 | 90 |
| GUD-32(G) | 32 | 1-1/4" | 206 | 157 | 112 |
| GUD-40(G) | 40 | 1-1/2" | 212 | 157 | 120 |
| GUD-50(G) | 50 | 2" | 265 | 157 | 145 |
| GUD-63(G) | 63 | 2-1/2" | 305 | 207 | 185 |
| GUD-80(G) | 80 | 3" | 330 | 207 | 210 |
| GUD-100(G) | 100 | 4" | 350 | 207 | 268 |
| Model 型號 | DN | D | Do | H | E | L | n-φc |
| GUD-10(F) | 10 | 55 | 40 | 153 | 157 | 84 | 4-φ6.6 |
| GUD-16(F) | 16 | 60 | 45 | 172 | 157 | 84 | 4-φ6.6 |
| GUD-25(F) | 25 | 70 | 55 | 187 | 157 | 114 | 4-φ6.6 |
| GUD-32(F) | 32 | 90 | 70 | 206 | 157 | 140 | 4-φ9 |
| GUD-40(F) | 40 | 100 | 80 | 212 | 157 | 160 | 4-φ9 |
| GUD-50(F) | 50 | 110 | 90 | 265 | 157 | 170 | 4-φ9 |
| GUD-63(F) | 63 | 130 | 110 | 305 | 207 | 195 | 4-φ9 |
| GUD-80(F) | 80 | 145 | 125 | 330 | 207 | 203 | 8-φ9 |
| GUD-100(F) | 100 | 165 | 145 | 350 | 207 | 280 | 8-φ9 |
| Model 型號 | DN | D1 | D | H | E | L |
| GUD-10(KF) | 10 | 12.2 | 30 | 153 | 157 | 84 |
| GUD-16(KF) | 16 | 17.2 | 30 | 172 | 157 | 84 |
| GUD-25(KF) | 25 | 26.2 | 40 | 187 | 157 | 114 |
| GUD-32(KF) | 32 | 34.2 | 55 | 206 | 157 | 140 |
| GUD-40(KF) | 40 | 41.2 | 55 | 212 | 157 | 160 |
| GUD-50(KF) | 50 | 52.2 | 75 | 265 | 157 | 170 |
法蘭球閥的規范操作需嚴格遵循以下技術標準與流程：
一、GUD精小型電動高真空法蘭式球閥操作應用案例安裝規范
?管道預處理?
確保管道同軸度誤差≤1.5mm，法蘭密封面平行度偏差≤0.3mm?
管道吹掃需達到無可見顆粒物殘留，閥孔清潔度應符合ISO 14644-1 Class 7標準
?閥門裝配?
閥桿O型圈需采用平面朝下、凹槽朝上的疊裝方式，密封圈壓緊力應控制在15-20N·m?
球芯與閥桿卡槽需嚙合，軸向間隙≤0.1mm
二、GUD精小型電動高真空法蘭式球閥操作應用案例操作標準
?啟閉控制?
手動操作扭矩限制：DN50以下閥門≤50N·m，DN50以上需配置扭矩扳手?
電動執行器啟閉時間：DN100閥門全行程時間應≥15秒，防止水錘效應?
?狀態監測?
定期使用超聲波檢漏儀檢測閥座泄漏量，允許泄漏率≤50ppm（氦氣檢測法）?
三、GUD精小型電動高真空法蘭式球閥操作應用案例維護規程
?密封維護?
閥座密封圈更換周期：腐蝕性介質環境下建議12個月/次，清潔介質可延長至24個月?
閥桿潤滑需使用符合ISO 6743-3標準的鋰基潤滑脂，注脂量應為密封腔容積的80%
?故障處理?
閥體中間泄漏時需更換中道密封圈，安裝后需進行1.5倍公稱壓力的氣密性測試?
四、GUD精小型電動高真空法蘭式球閥操作應用案例特殊工況要求
?高溫應用?：＞200℃工況需采用石墨纏繞墊片，螺栓需按對角線分三次緊固至設計扭矩的70%?
?低溫應用?：-196℃深冷閥門需預冷處理，閥桿密封需采用雙重O型圈結構?
注：所有操作需符合API 6D或GB/T 12237標準，關鍵參數記錄應保存至設備生命周期檔案?。
